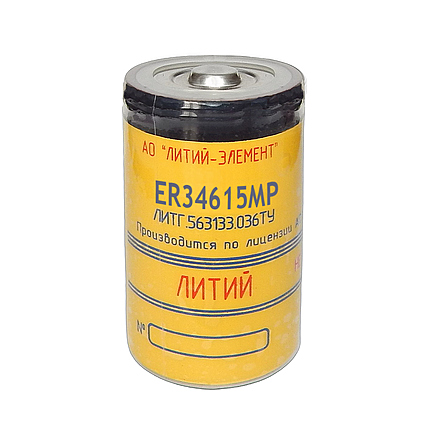

Производство литий-тионилхлоридных источников тока ER34615 /ER34580 и батарей
Тионилхлоридные источники тока (Li/SOCl2) имеют повышенную работоспособность при низких температурах и высокое рабочее напряжение, их удельная энергия составляет более 500 Вт∙ч/кг и 800 Вт∙ч/дм3, саморязряд не превышает 2% в год. Сохраняемость составляет 3 года, диапазон рабочих температур - 30 ... + 60 °С.
На предприятии реализован полный цикл разработки и производства источников тока и батарей на их основе. Все компоненты выпускаемой продукции производятся в России.
Ключевые характеристики:
-
высокая надежность;
-
высокое и стабильное рабочее напряжение;
-
низкий саморазряд (менее 2% после 1 года при 20 °С);
-
широкий температурный диапазон - 40 ... + 75 °С;
-
срок гарантии 3 года;
-
не требуют обслуживания;
-
постоянная готовность к работе;
-
встроенный предохранительный клапан сброса повышенного давления
-
встроенная плата защиты предназначенная для предотвращения разряда ниже безопасного уровня, защиты от заряда и ограничения максимального тока разряда
-
спиральный тип электрода
-
невоспламеняемый неорганический электролит
-
произведено в России
Область применения:
-
охранные системы, системы сигнализации
-
счетчики газа, тепла, воды
-
электроизмерительные приборы, запоминающие устройства ЭВМ
-
профессиональная электроника и оборудование (радиобуи, системы слежения, GPS, системы связи GSM)

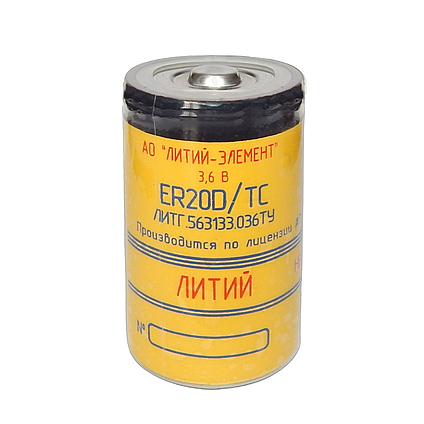

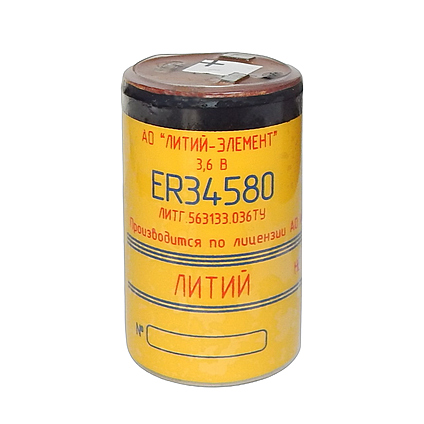

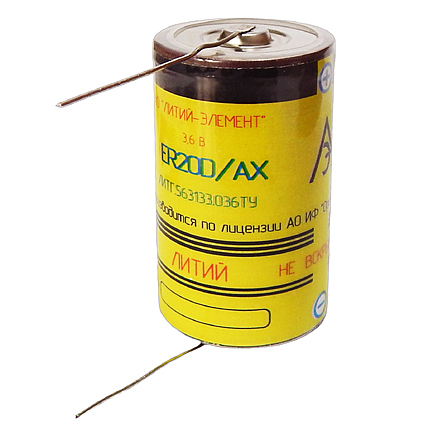

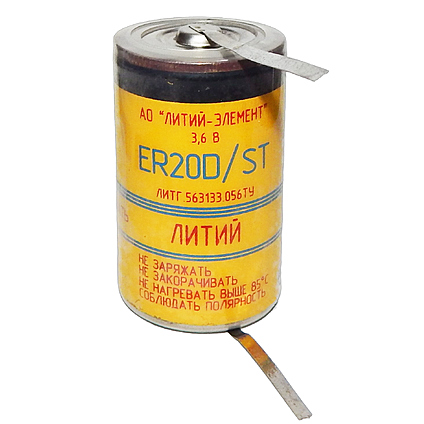

Производимый АО «Литий-Элемент» литиевый источник тока ЕR34580 типоразмер D (R20), имеет рулонную конструкцию. Выпускается с приёмкой ОТК и может быть востребован в качестве замены дефицитных в настоящее время аналогов, например, LSH20 производства «Saft» Франция. Доступен в нескольких вариантах исполнения (разные типы токовыводов F, TC, ST, AX): ER34580, ER20D/TC, ER20D/ST, ER20D/AX, ER20F.
На базе данного источника производятся литиевые батареи серии "ТХЛ" для нефтедобывающей отрасли.→ Подробнее

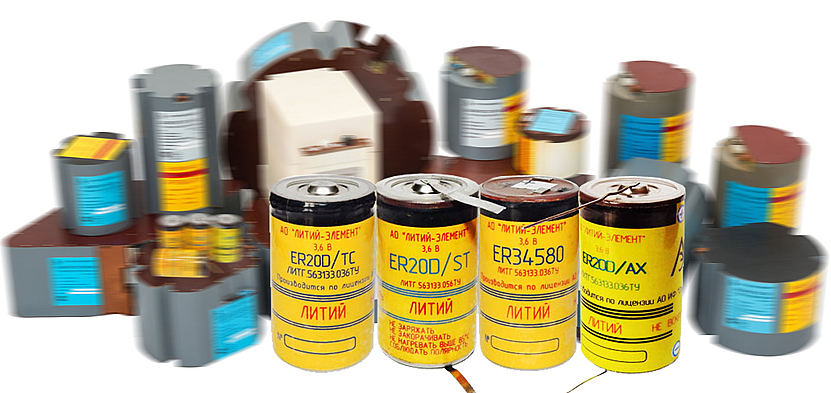

Элементы питания с разными типами токовыводов
Главные преимущества тионилхлоридных элементов питания и литиевых батарей на их основе:
-
электрохимическая система с самой высокой удельной энергией среди литиевых источников тока,
-
стабильные разрядные характеристики,
-
пожаровзрывобезопасность,
-
высокая надёжность.
Защита и безопасность
Источник тока соответствует требованиям, действующим на территории РФ:
-
ГОСТ 12.2.007.12-88 ССБТ Источники тока химические. Требования безопасности,
-
ГОСТ 12.2.007.0-75 ССБТ Изделия электротехнические. Общие требования безопасности,
-
ГОСТ Р МЭК 60086-4-2021 Батареи первичные. Часть 4. Безопасность литиевых батарей,
-
ГОСТ Р МЭК 60086-1-2019 Батареи первичные. Часть 1. Общие требования,
-
ГОСТ Р МЭК 62281-2020 Первичные и вторичные литиевые элементы и батареи. Безопасность при транспортировании. Требования и методы испытаний.
Защита и безопасность обеспечивается конструкцией изделия, включающей в себя:
предохранительный клапан сброса повышенного давления,
электронную плату, предназначенную для:
-
прекращения разряда во внешнюю цепь при снижении разрядного напряжения ниже безопасной величины,
-
защиты от заряда,
-
недопущению превышения максимального тока разряда.

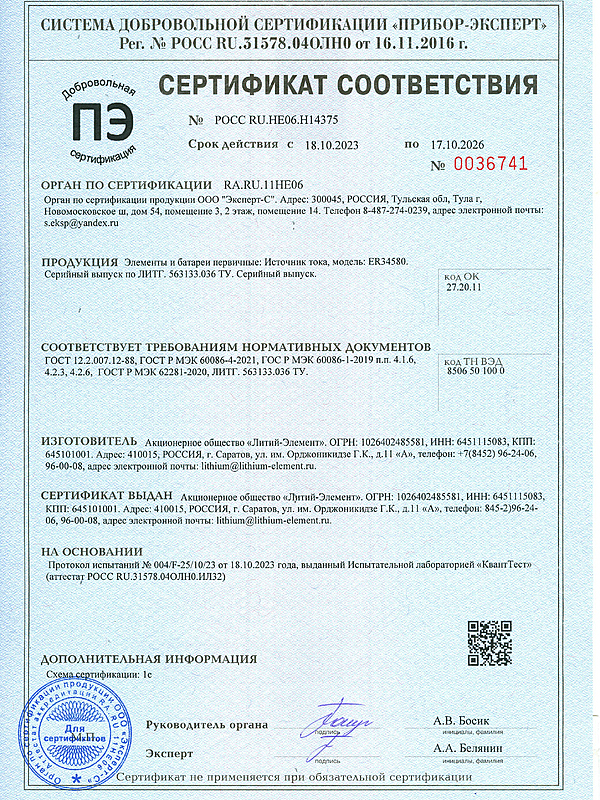

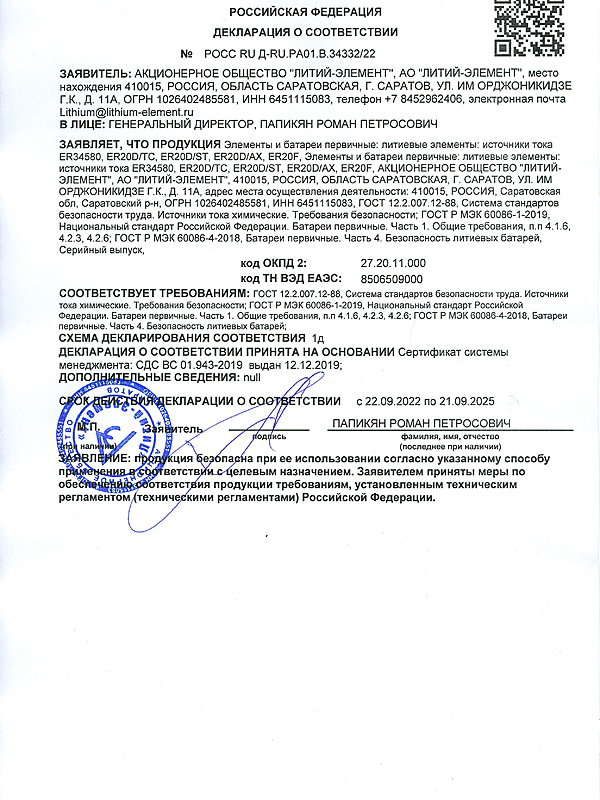

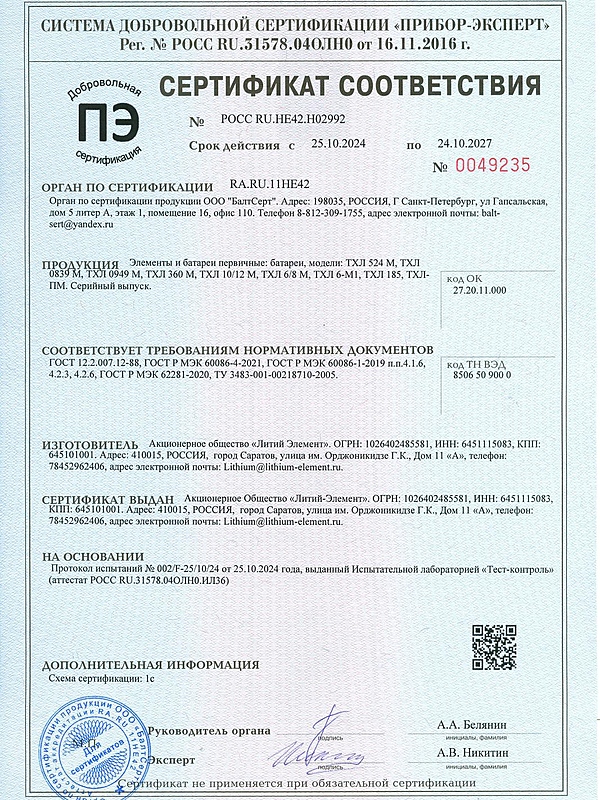

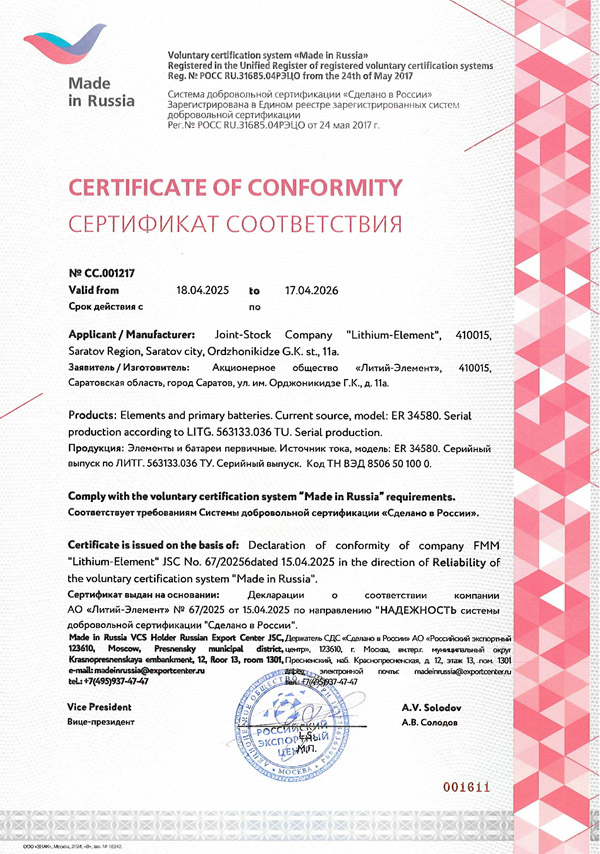

Источник тока имеет соответствующую подтверждающую документацию:
Источники тока могут соединяться последовательно-параллельно в батареи для обеспечения необходимых напряжений и ёмкостей. На их основе мы готовы изготовить батареи различных типоразмеров и характеристик, удовлетворяющие Ваши требования.
Ориентировочный расчёт объёма, массы и номинальной энергии сборки источников тока ER 34580/34615 в литиевую батарею:
| Количество ИТ | Объем,дм3 | Масса,кг | Номинальная энергия при н.к.у.,Вт·ч |
|---|---|---|---|
| 1 | 0,055 | 0,1 | 47,6 |
| 3 | 0,150 | 0,3 | 142,5 |
| 5 | 0,275 | 0,5 | 237,7 |
| 10 | 0,550 | 1,0 | 476,0 |
| 30 | 1,650 | 3,0 | 1428,0 |
| 50 | 2,75 | 5,0 | 2377,0 |
| 100 | 5,500 | 10,0 | 476,0 |
| 300 | 16,500 | 30,0 | 14280,0 |
Основные технические характеристики источника тока ER 34580/34615:
| Наименование параметра | Единица измерения | ER 34580 |
|---|---|---|
| Напряжение разомкнутой цепи | В | 3,65...3,73 |
| Конечное напряжение разряда, не менее | В | 2,0 |
| Электрическая ёмкость при разряде током 0,1 А при н.к.у., не менее | А∙ч | 14,0 |
| Максимальный ток разряда при н.к.у, постоянный | А | 1,1 |
| Максимальный ток разряда при н.к.у, импульсный | А | 3,0 |
| Рабочая температура | ºС | -30…+60 |
| Предельная температура | ºС | -40…+75 |
| Габаритные размеры | мм | Ø34,2×58,3 max* |
| Масса | не более, г | 104* |
| Срок сохраняемости | лет | 3 |
* характеристика может изменяться в зависимости от варианта исполнения

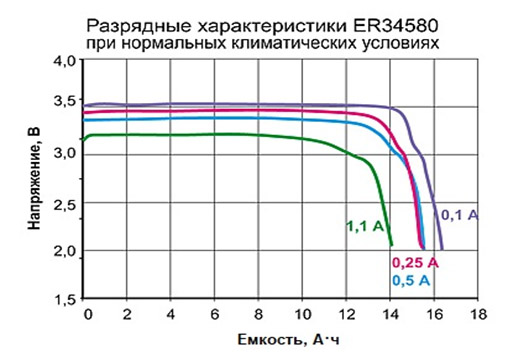

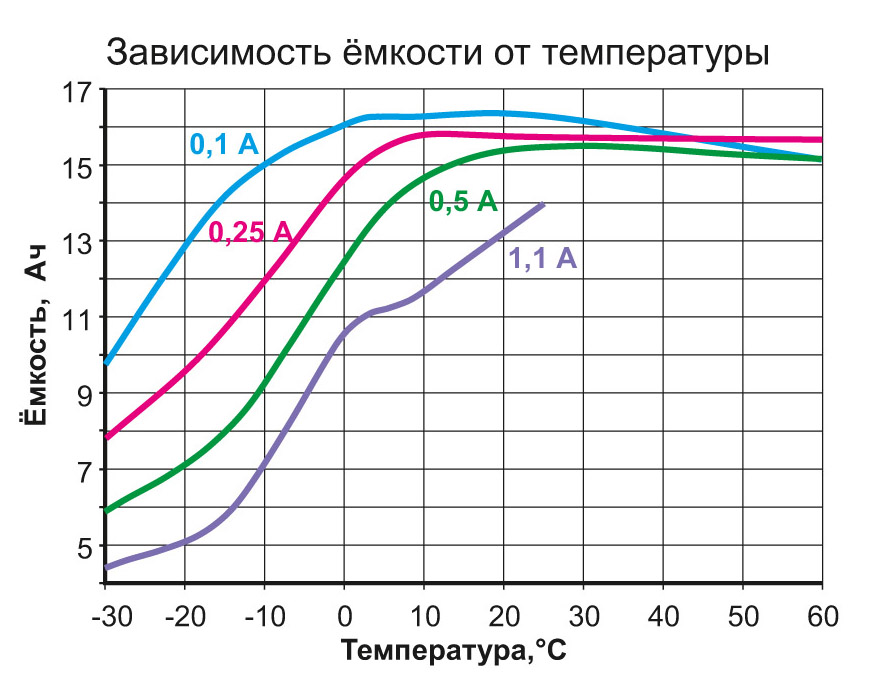

Разрядные характеристики:
Транспортирование и хранение:
Источники тока ER 34580 (ER 34615) пожаровзрывобезопасны при соблюдении условий транспортирования, хранения и эксплуатации. Источники тока, упакованные в соответствии с требованиями технических условий, должны транспортироваться в упаковке предприятия-изготовителя в крытых транспортных средствах в соответствии с правилами перевозок, действующими на транспорте данного вида. Условия транспортирования в части механических факторов - по группе условий транспортирования (Ж) по ГОСТ 23216, в части воздействия климатических факторов:
-
при температуре окружающего воздуха от минус 40 до плюс 75 С;
-
при давлении окружающей среды (11,6 ...104) кПа;
-
при относительной влажности воздуха до 95% при температуре 20 С.
